Ордерная система в греческом стиле в архитектуре

Греческий стиль в архитектуре начал формироваться за несколько веков до н.э. с началом переселения дорийских племен из северных районов Европы на юг. Основной характерной чертой греческого стиля стала ордерная система и ее разновидности: дорический ордер, ионический, коринфский, различавшиеся пропорциями в размерах и декором. Несущие и несомые части в любом строении, созданном в дорическом ордере, ионическом или коринфском: цоколь по периметру храма, колонны - несущая часть; антаблемент - перекрытие из архитрава (балки, лежащей на колоннах), фриза - часть несомая. Основными являлись дорический и ионический ордер, на базе которых развивался ордер коринфский и другие направления ордерной системы.

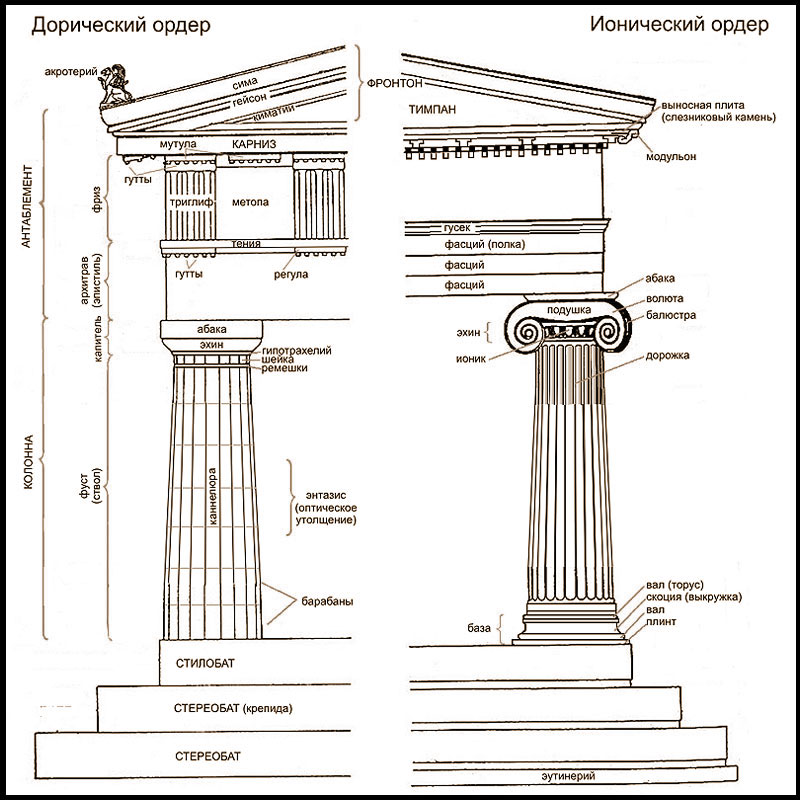

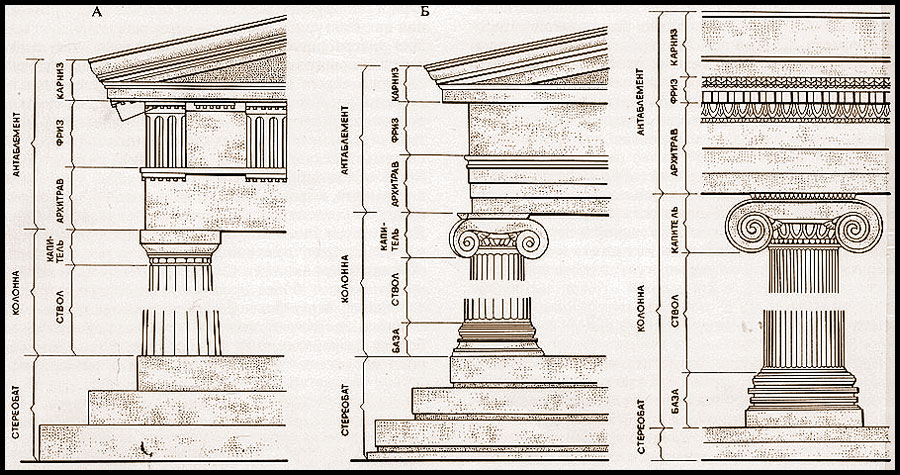

Сравнительная конструкция дорического и ионического ордера.

Изображение ионического и дорического ордера на картинке внизу дает возможность сравнить их основные элементы.





Дорический и ионический ордер в Древней Греции.

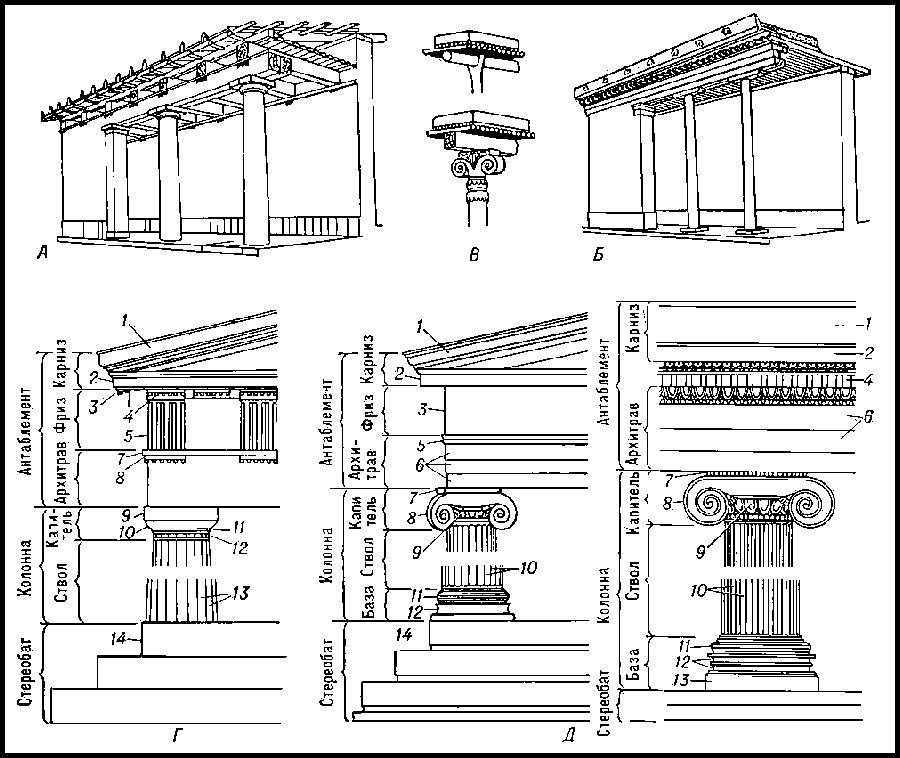

На фотографии: А — деревянный прототип ионического ордера. В — деревянный прототип ионической капители. Г — дорический ордер: 1 — сима; 2 — выносная плита; 3 — мутул; 4 — гутты, или капли; 5 — триглиф; 6 — метопа; 7 — тения; 8 — полочка, или регула, с каплями; 9 — абак (абака); 10 — эхин; 11 — ремешки; 12 — шейка капители, или гипотрахелион; 13 — каннелюры; 14 — стилобат (верхняя ступень стереобата). Д — ионический ордер (справа — более ранний, исходный малоазийский тип, слева — более поздний аттический тип): 1 — сима; 2 — выносная плита; 3 — фриз; 4 — зубчики, или дентикулы; 5 — тения; 6 — фасции архитрава; 7 — абак; 8 — волюта; 9 — эхин; 10 — каннелюры с дорожками между ними; 11 — полувал, или торус; 12 — скоция; 13 — плинт; 14 — стилобат. Ионический ордер исполнялся в малоазийском и аттическом вариантах. Ионический малоазийский ордер возник раньше, у этого ордера сначала не было фриза. Ионический аттический ордер появился позднее, как вариант малоазийского.





Схематическое изображение разных греческих ордеров. А. Дорический ордер. Б. Ионийский ордер: слева — аттический вариант, справа — малоазийский.



Дорический ордер



Дорический ордер был распространен в Сицилии, Южной Италии, Пелопоннесе. Дорические колонны имели большой диаметр, их ставили близко друг к другу, поэтому сооружения казались мощными и тяжеловесными. Дорическая капитель состояла из трех частей: абака - верхняя часть, толстая квадратная плита; под ней расположена часть, называемая «эхин», затем – часть капители, украшенная тремя поясками. Ниже - выступающий валик с полочкой - астрагал, он сопрягается со стволом колонны через декоративный элемент - «выкружку». Развитие дорического ордера привело к изменению соотношения диаметра колонн и высоты. В Коринфском храме (540-е гг. до н.э.) это соотношение составило 1:4. В Пропилеях в Афинах (5 в. до н.э.) - 1:5, в храме в Немее - 1:6,5. Постепенно греческие колонны становились более стройными и изящными. В процессе развития ордера изменилось и соотношение количества колонн на боковой части здания и на торцевых стенах. В храме в Сиракузах соотношение - 6:17, в Коринфе - 6:15. В дальнейшем боковых колонн было в 2 раза больше, чем у торцевых фасадов, и плюс еще одна колонна на каждую сторону. В храме Зевса в Олимпии и в афинском Гефестиейоне соотношение колонн 6:13; в афинском Парфеноне - 8:17. Таким образом, греческий стиль в дорическом ордере в процессе развития архитектуры приобретал все более совершенные пропорции. При строительстве храма богини Геры на острове Самос был использован дорический ордер, на картинке внизу – руины храма.

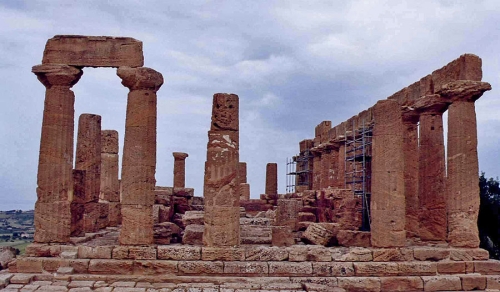

Развалины храма богини Геры на острове Самос по заказу Поликрата. Архитекторы Феодор и Ройк.



Ионический ордер



Ионический ордер был популярен в Аттике, на островах Архипелага и в малоазийских колониях. Ионическая колонна выполняла не только свою основную функцию – поддерживать кровлю, но и стала декоративным объектом. В отличие от дорической, обладает цоколем, и ее ствол украшен более изысканно.

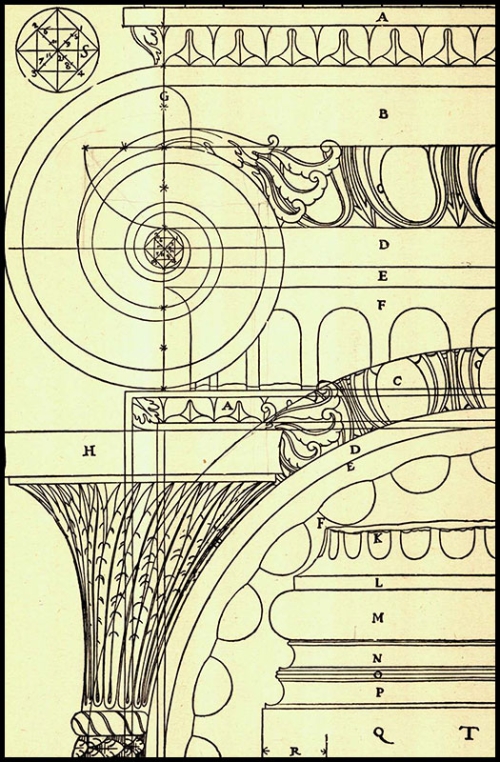

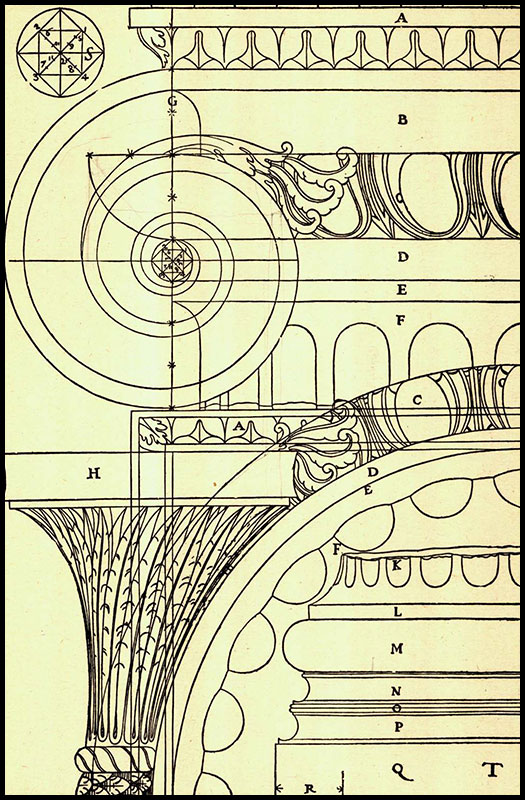

Строение ионической капители и базы колонны с планом.

На фото: А – абака, В - желобок, или выемка в волюте, С- четвертной вал,О - валик (астрагал) под четвертным валом, Е – чимбия, F- толща колонны, G- прямая, называемая катетом. (В плане капители соответствующие части обозначены теми же буквами). S - глазок волюты размеров. Членение базы (по Витрувию (Vitruvius), римский архитектор и инженер 2-й половины 1 в. до н. э.). К - толща колонны, L – чимбия, М – вал, N - верхняя выкружка, О – валики, Р- нижняя выкружка, Q – плинт, R- выступ.



Ионические храмы



Седьмым чудом света называли святилище Артемиды в Эфесе, воздвигнутое критянином Херсифроном и его сыном Метагеном. Был знаменит храм Геры на Самосее, созданный Ройком и Феодором по заказу тирана Поликрата. Среди небольших строений сохранился храм из мрамора на острове Сифнос (525 г. до н.э.) К ионическому ордеру относится храм Дидимайон в Милете, где колонны украшены ионическими капителями с волютными завитками, каменными декором из листьев пальмы. В городах Малой Азии, где строил архитектор Пифей, был известен храм Афины в Приене в 334 г. до н. э., построенный по заказу Александра Македонского.

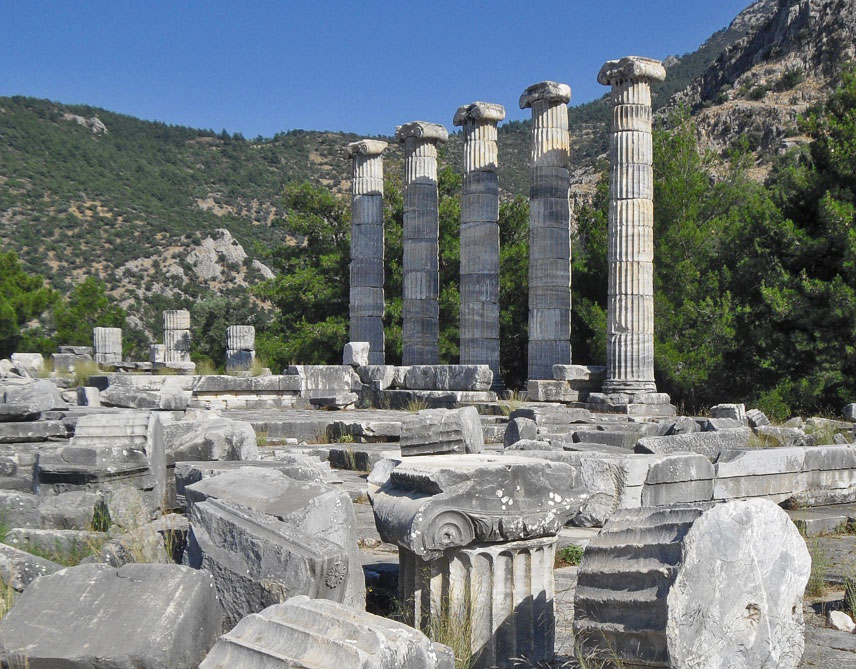

Храм Афины в Приене. Архитектор Пифей. 334 г. до н.э.



Коринфский ордер



Существует легенда, что своим появлением в конце 5 в. до н.э. коринфский ордер был обязан скульптору Каллимаха из Коринфа. Скульптор увидел на кладбище плетеную корзину с вещами, увитую листьями аканта, которая стала прообразом капители коринфской греческой колонны. Однако, есть предположение, что прототипом коринфского ордера являлась египетская капитель (ссылка на статью о египетских колоннах), декорированная листьями лотоса. Коринфский ордер по сравнению с дорическим ордером и ионическим коринфский был самым роскошным. Этот ордер воспринимался как разновидность ионического: считалось, что они отличаются только высотой капители и декором. Высота коринфской капители равна толщине колонны у основания и еще 1/6 этой величины – на абаку, о которой упоминалось в описании ионических колонн. Высота капители делится на равные части между рядами декора: первый и второй ряд листьев, под абакой – ряд завитков (ствол в этом месте делали более толстым). Архитрав, фриз, карниз составляют 1/5 часть высоты колонны и делятся на части так же, как и в ионической колонне. Выступ карниза у коринфской колонны равняется его высоте.

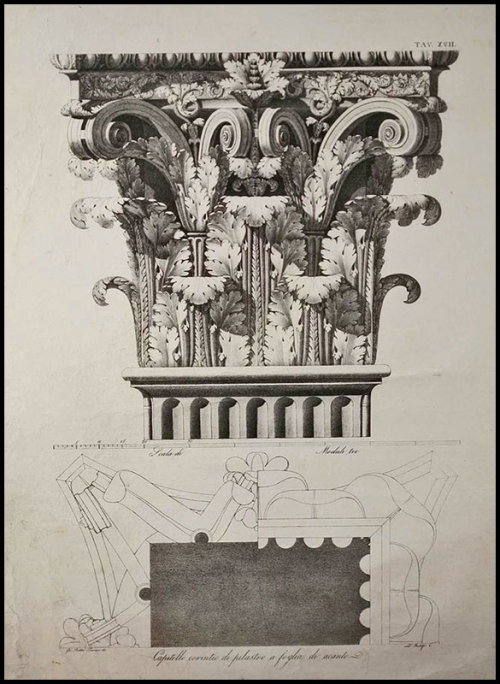

Гравюра "Коринфская капитель". Первая половина 19 в. Европа.

Коринфские полуколонны в 4 в. до н. э. были возведены архитектором скульптором Скопасом в святилище Афины Алей в Теге в 395 г. до н. э., в круглых сооружениях - толосах - в Дельфах и Эпидавре, где они располагались внутри здания. Коринфские колонны украшают монумент Лисикраты в Афинах (335-334 гг. до н. э.) 7-9 Фото: Памятник Лисикраты в Афинах. 335-334 гг. до н. э. Нередко в архитектуре греческого стиля смешивались элементы декора того и другого ордеров. В храме Фигалии, построенном Иктином, часть строения была выдержана в ионийском ордере, но центральная колонна в глубине внутреннего помещения имела коринфскую капитель.



Римско-дорический ордер



Римляне, завоевав Грецию, переняли у местных зодчих манеру возведения сооружений. Ордер стал визитной карточкой архитектуры Древнего Рима. Римско-дорический ордер, в отличие от греческого, имел более стройные колонны, меньшую высоту антаблемента. Кроме того, в римско-дорическом ордере колонны часто не были украшены каннелюрами, опирались на базы. Карнизы обладали большей поддерживающей частью. Существовали разновидности римско-дорического ордера: тосканский, с модульонами, зубчатый. Тосканский ордер является наиболее простым. Нижняя треть стержня колонны является цилиндром, она сужается по мере нарастания высоты, образуя усеченный конус: диаметр гладкого ствола колонны вверху на 1/5 часть меньше нижнего. Уменьшение радиуса ствола колонны происходит по плавной кривой линии (энтазис). Зубчатый ордер характеризовался наличием в поддерживающей части зубцов. Модульонный ордер имел ряд специфических элементов - модульонов.



Разновидности римско-дорического ордера на картинках внизу:

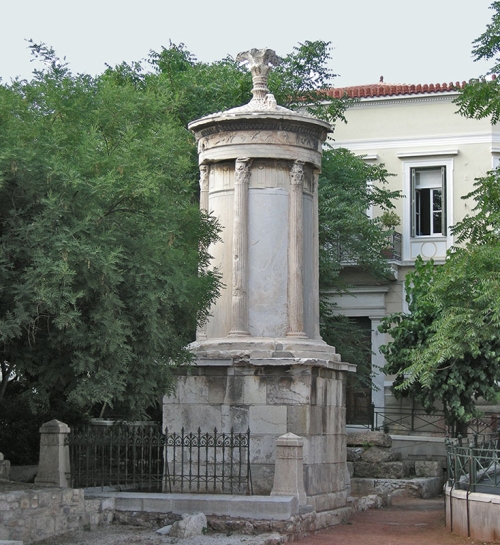

Памятник Лисикраты в Афинах. 335-334 гг. до н. э.

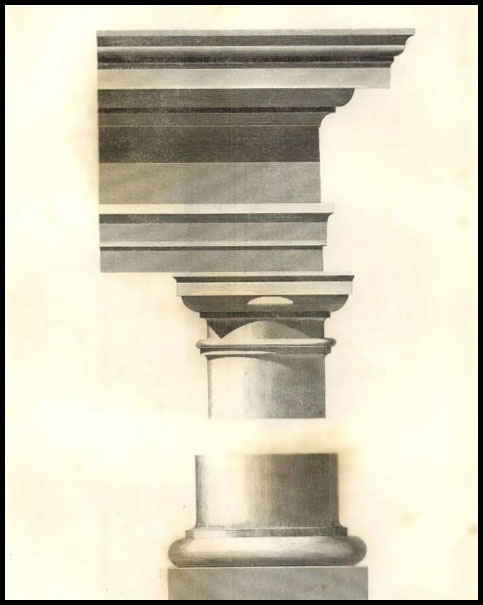

Тосканский римско-дорический ордер.

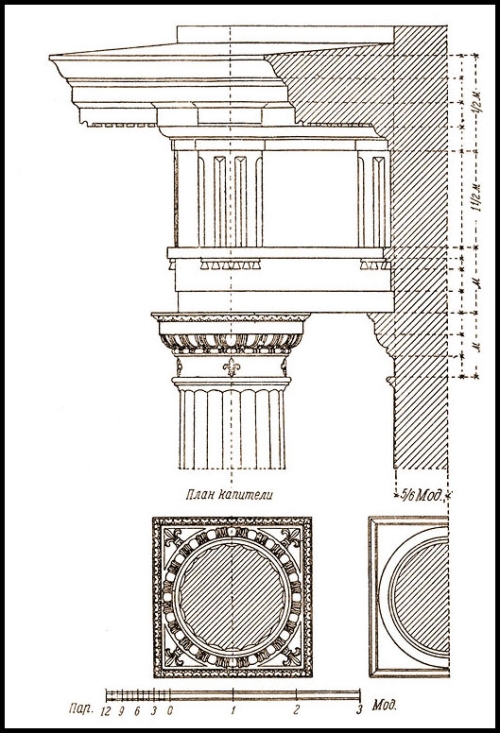

Римско-дорический ордер с модульонами. Антаблемент и капитель.

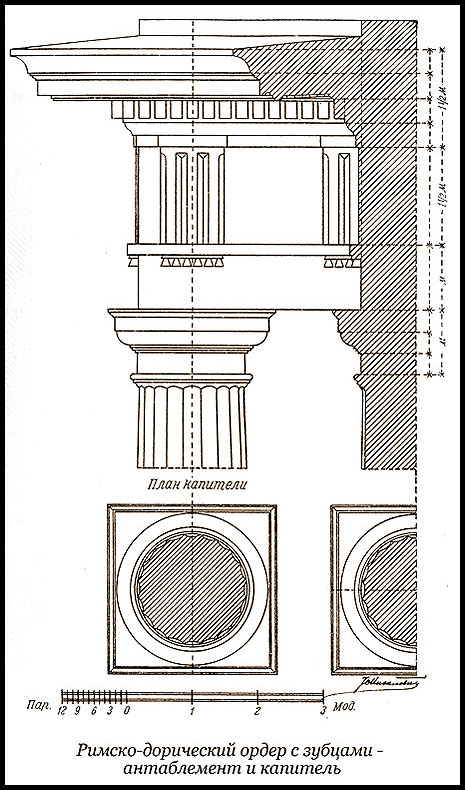

Римско-дорический ордер с зубцами. Антаблемент и капитель.

После падения Римской империи ордерная система долгое время не использовалась в зодчестве, но, начиная с 15 в., ордер вновь стал одним из основных компонентов западно-европейской архитектуры, в российском строительстве ордерная система вошла в моду с конца 17 в.

Автор текста: Марина Калабухова
